高電壓開關柜概述:

基本概念:開關柜(也稱為成套開關或成套配電設備)它是一種主要由斷路器組成的電氣設備。指制造商組裝相關高低壓電器(包括控制電器、保護電器、測量電器)以及母線、載流導體、絕緣子等的設備。根據主電氣接線圖的要求，以及在電力系統中接收和分配電能的裝置的要求，將其分成封閉或開放的金屬柜。

高壓開關柜功能:高壓開關柜廣泛用于配電系統中接收和分配電能。不僅部分電力設備或線路可以根據電網的運行要求投入或退出運行，而且當電力設備或線路發生故障時，故障部件可以迅速從電網中移除，從而保證電網中無故障部件的正常運行以及設備和運行維護人員的安全。因此，高壓開關柜是一種非常重要的配電設備，其安全可靠運行對電力系統具有重要意義。

高壓分類開關柜:

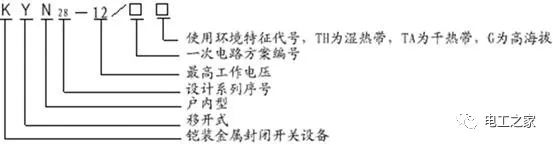

KYN積型號及其含義:

KYN高壓成分開關柜:

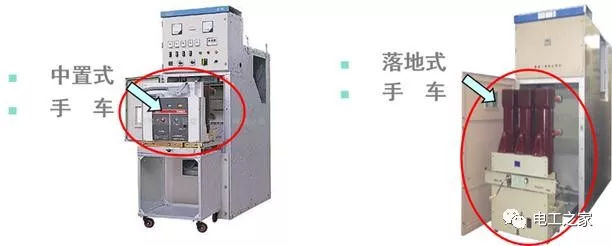

開關柜由兩部分組成:固定柜體和可抽出部分(簡稱手車)。

開關柜的外殼和隔板由鍍鋁鋅鋼板制成。整個柜體精度高、耐腐蝕、抗氧化、機械強度高、外形美觀。柜體采用組裝結構，由鉚釘螺母和高強度螺栓連接而成。因此，集合開關柜可以保持大小的統一。

開關柜由隔板分為手車室、母線室、電纜室和繼電器儀表室。每個單元都接地良好。

公共汽車房:

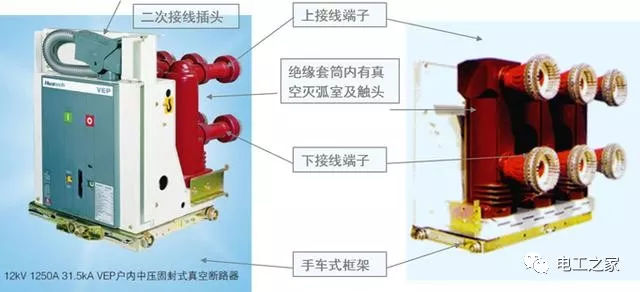

b手車(斷路器)室

斷路器室內安裝有專用導軌，供斷路器手車滑動和工作。手推車可以在工作位置和測試位置之間移動。固定觸點的隔板(擋板)安裝在手車室的后壁上。在手車從測試位置移動到工作位置的過程中，隔板自動打開，反方向移動的手車完全復合，保證操作者不會接觸帶電體。

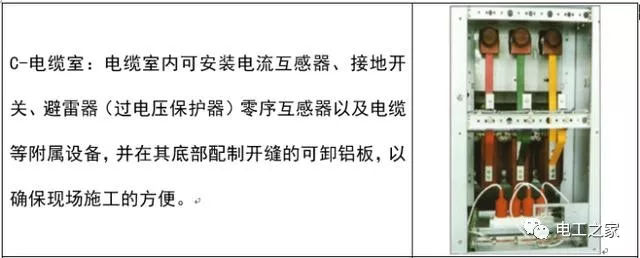

斷路器可分為:

油斷路器:分為多油斷路器和低油斷路器。它們都是在油中打開和關閉的觸點。變壓器油用作滅弧介質。

壓縮空氣開關。使用高壓壓縮空氣吹滅電弧的斷路器。

SF6斷路器:一種使用SF6氣體滅弧的斷路器。

真空斷路器:其觸點在真空中打開和閉合，在真空中熄滅的斷路器。

固體氣體斷路器:一種使用固體產氣材料和在電弧高溫作用下分解的氣體來熄滅電弧的斷路器。

磁吹斷路器:一種通過空氣中的磁場將電弧吹向滅弧柵，拉長并冷卻電弧以熄滅電弧的斷路器。

操作機制:

根據操作機構使用的操作能量的不同能量形式，操作機構可分為以下幾種類型:

1.手動機構:指手動開啟的操作機構。

2.電磁機構(光盤):指的是使用電磁鐵來開啟的操作機構。

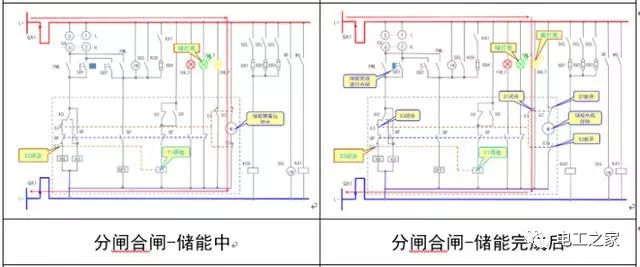

3.彈簧機構:指利用人力或電機使彈簧儲能實現提前閉合的彈簧閉合操作機構。

4.電機機構:指關閉和打開電機的操作機構。

5.液壓機構:指用高壓油推動活塞開關的操作機構。

6.氣動機構(CQ):指利用壓縮空氣推動活塞實現關閉和開啟的操作機構。

7.永磁機構:永磁體用于保持斷路器的位置。它是一種電磁操作、永磁維護和電子控制的操作機構。

=手車0+ 3個位置:

工作位置:斷路器與一次設備相連。接通電源后，電力通過斷路器從母線傳輸?shù)捷旊娋€路。

測試位置:二次插頭可以插入插座獲得電源。斷路器可以開關，相應的指示燈亮。斷路器與一次設備沒有連接，可以進行各種操作，但不會對負載側產生任何影響，因此稱為試驗位置。

維護位置:斷路器與一次設備(母線)無連接，失去操作電源(二次插頭已拔出)，斷路器處于斷開位置。

開關柜聯鎖:

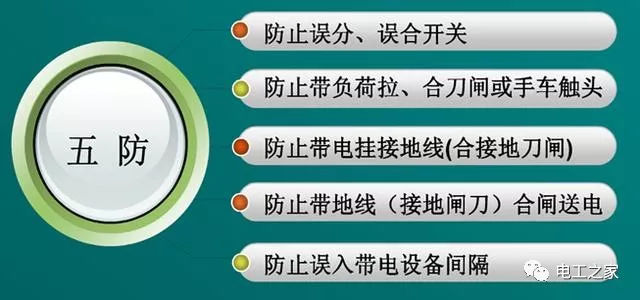

開關柜具有可靠的聯鎖裝置，滿足五項預防措施的要求，有效保證了操作人員和設備的安全。

一、斷路器手車在推拉過程中，不能合閘；

b、斷路器手車只有在試驗位置或工作位置時才能閉合和打開，斷路器閉合后手車不能脫離工作位置；防止斷路器在閉合狀態下推動或拉出負載區域。

c、只有當接地開關處于斷開位置時，斷路器手車才能從試驗位置移動到工作位置；只有當斷路器手車處于試驗位置或柜外時，接地開關才能接通或斷開；

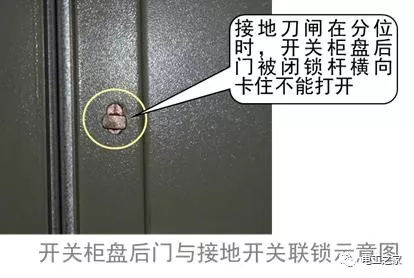

d、當接地開關處于斷開位置時，開關柜下車門和后車門不能打開，從而防止誤入帶電區間。

e、斷路器手車處于試驗或工作位置，沒有控制電壓，只能實現手動制動不能合閘。

f、斷路器手車處于工作位置，二次插頭被鎖定不能拔出。

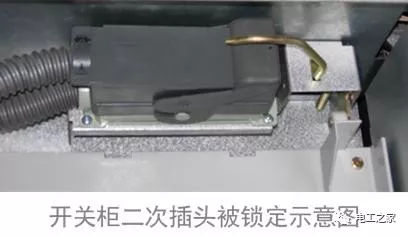

開關設備上的二次線與斷路器手車上的二次線通過手動二次插頭連接，二次插頭的動觸頭通過尼龍波紋收縮管與斷路器手車連接，二次靜觸頭座安裝在開關柜手車室的右上方。只有當斷路器手車處于測試和斷開位置時，才能插入和釋放二次插頭。當斷路器手車處于工作位置時，由于機械聯鎖，二次插頭被鎖定且不能釋放。

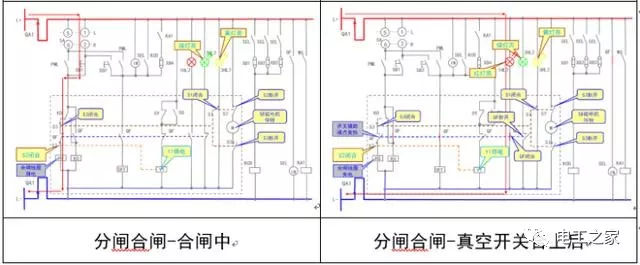

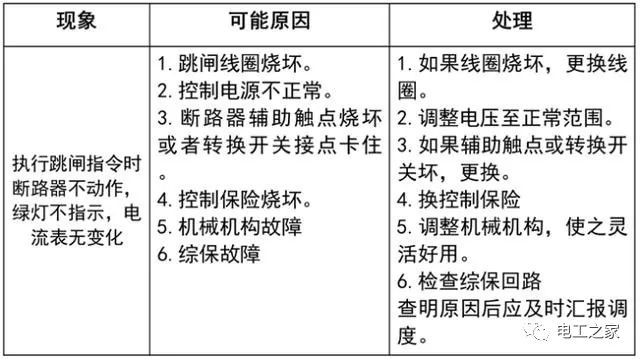

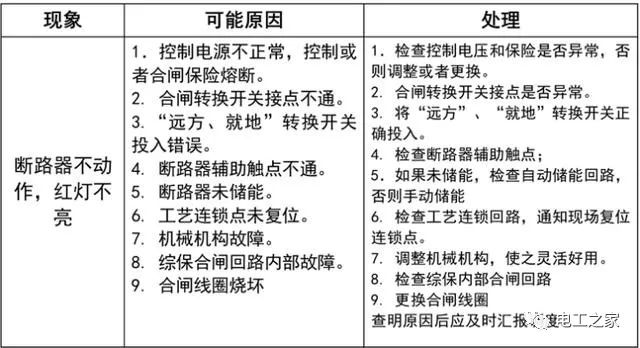

常見故障及處理方法:

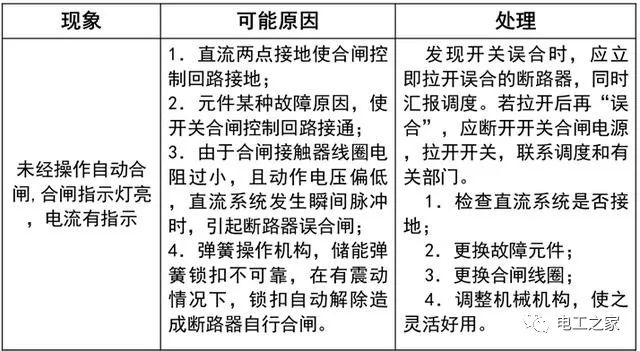

斷路器拒絕閉合:

斷路器誤閉合:

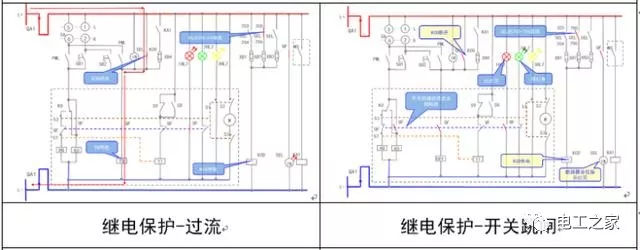

斷路器誤跳閘:

控制設備-按鈕

控制裝置-微型和輔助開關:

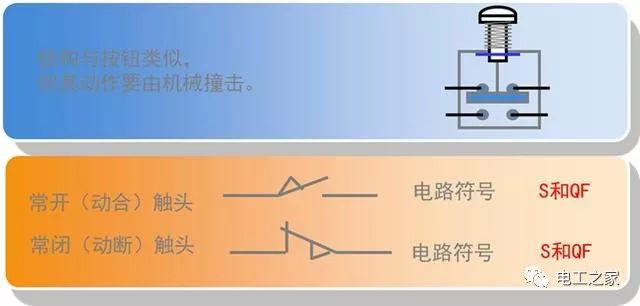

用作極限保護、行程控制和電路自動切換。

繼電器類型:

繼電器和接觸器的工作原理相同。主要區別是接觸器的主觸點可以通過大電流，而繼電器的觸點只能通過小電流。因此，繼電器只能用于控制電路。

接觸器和繼電器的相關符號:

接觸器控制對象:電機和其他電氣負載。

接觸器技術規格:額定工作電壓、電流和觸點數量。

時間繼電器類型:

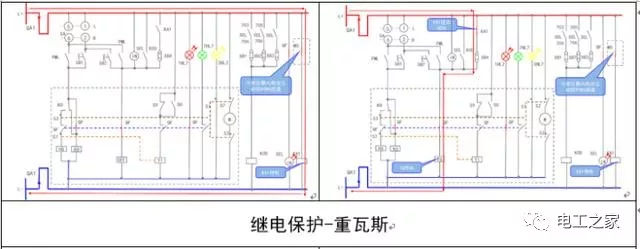

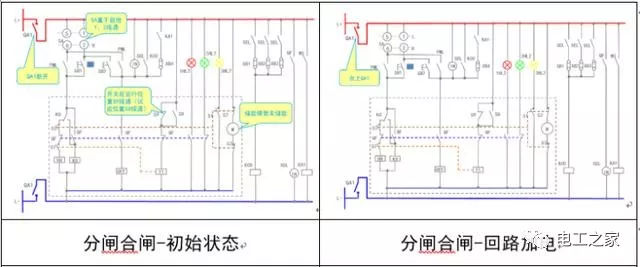

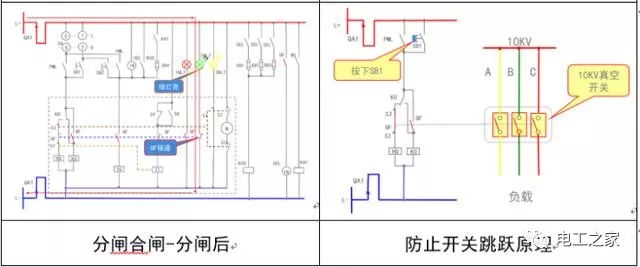

閱讀圖紙和設計繼電器觸點控制電路時應注意的問題；

首先，了解過程和控制要求；

明確電機和電器在控制系統中的作用及其控制關系；

在控制電路中，根據控制要求，從上到下、從左到右讀取或設計圖像。

原理圖上的所有電器必須按照國家統一的符號進行標記，所有電器都應按照無動力狀態進行指示。

繼電器和接觸器的電壓線圈只能并聯，不能串聯。

控制順序只能由控制電路實現，不能由主電路實現。

2

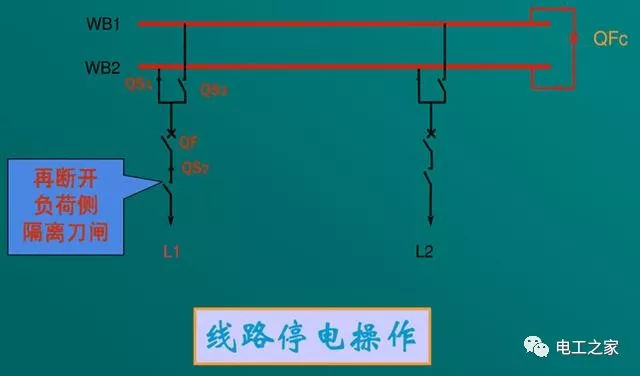

10kV線路切換:

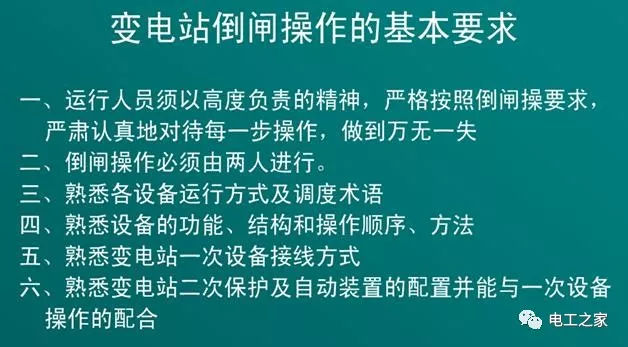

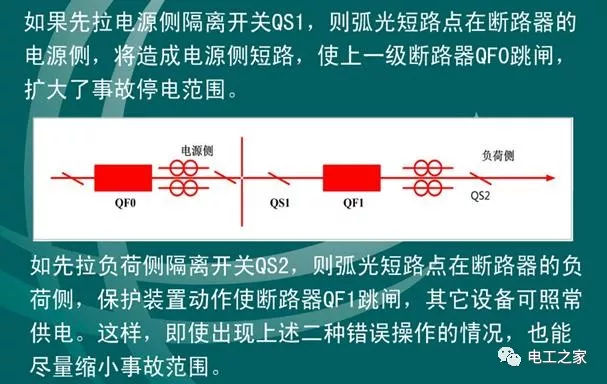

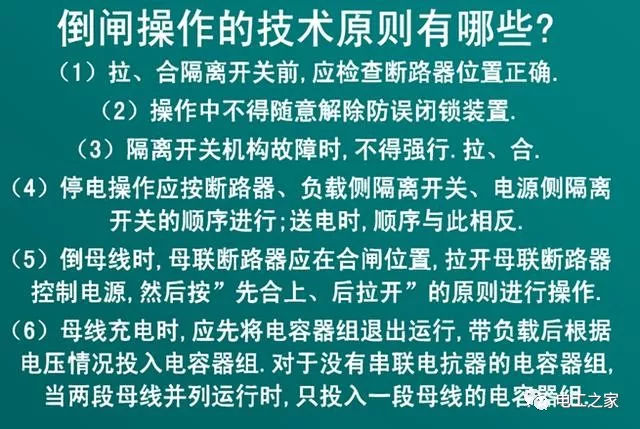

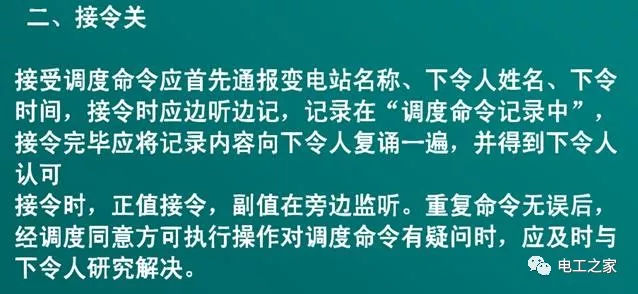

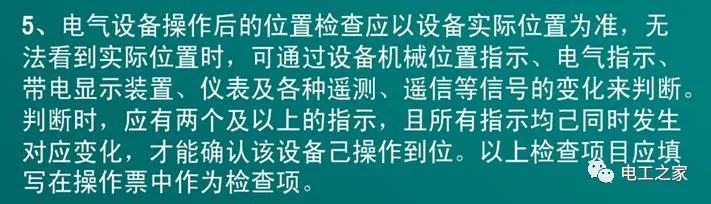

開關操作的基本要求:

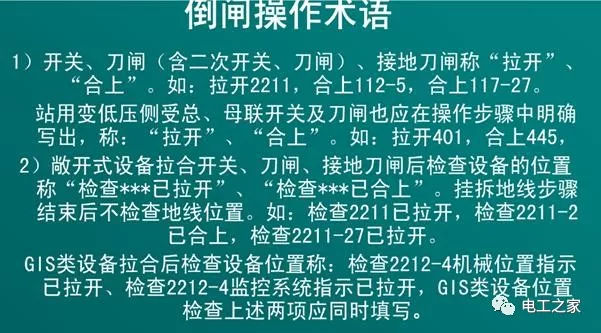

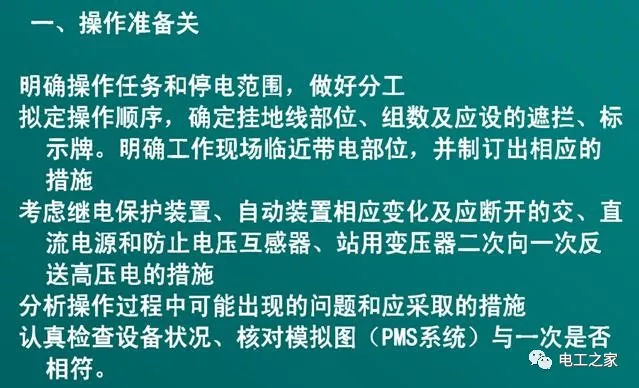

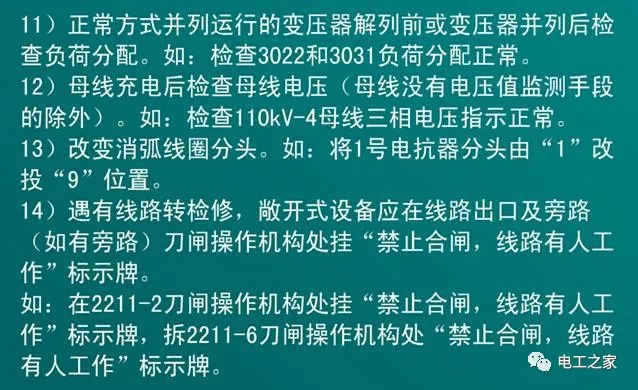

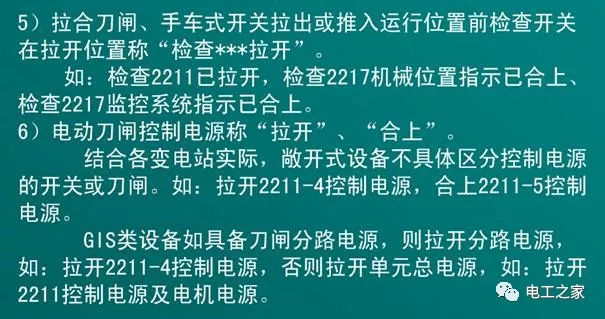

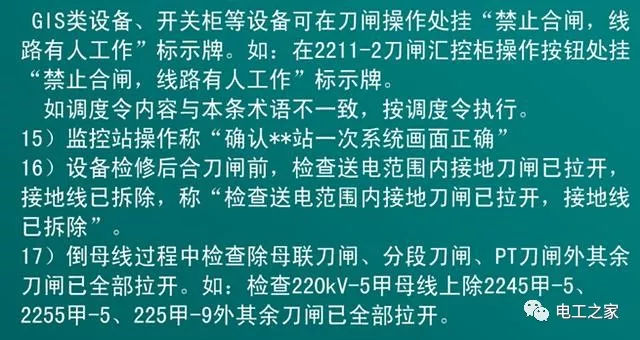

切換操作的內容:
