簡要解釋為什么在開關柜中使用變壓器詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

在開關柜中的許多電氣設備中，變壓器屬于一次設備，那么我們?yōu)槭裁匆陂_(kāi)關柜中使用變壓器呢？今天，讓我們介紹一下原因。

變壓器可以將高電壓、大電流轉換成便于測量的低電壓(100伏)和小電流(5安)，從而減小了儀表和繼電器的體積，相應地?cái)U(kuò)大了儀表的測量范圍。因?yàn)楫?dāng)電流超過100安培時，導體的橫截面非常大，使得它變得困難，并且大量的有色金屬將被浪費。然而，當電壓超過500伏時，會增加許多電阻。電表必須有很大的體積，并且會消耗大量電能。采用變壓器后，上述情況可以避免。

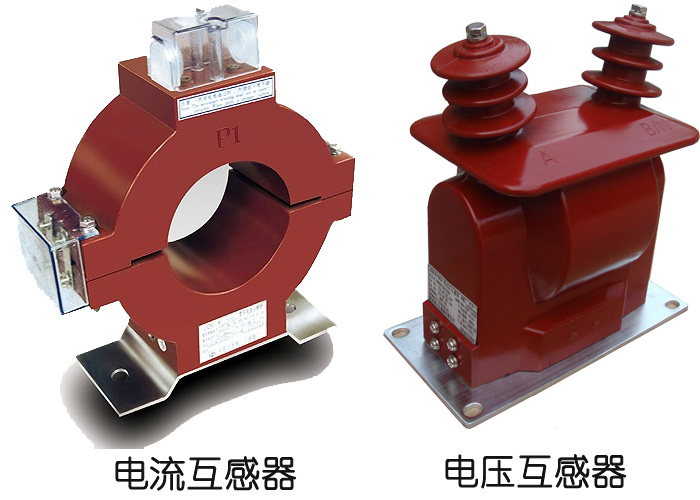

變壓器還可以隔離儀表測量、繼電器保護等。從高壓，變壓器的二次側接地，這可以消除高壓對儀器和工作人員的威脅，同時可以降低儀器的絕緣要求，簡化結構，降低成本。將高電壓轉換為低電壓的變壓器稱為電壓變壓器。將大電流轉換成小電流的變壓器稱為電流互感器。

那么，變壓器在開關柜中的作用和工作原理是什么？接下來，山西金泰恒將介紹變壓器的功能和工作原理。

功能:電流互感器的功能是將交流大電流轉換成小電流，為測量?jī)x器和繼電保護裝置的電流線圈供電。電壓互感器的作用是將交流高壓變?yōu)榈蛪海⑾驕y(cè)量?jī)x器和繼電保護裝置的電壓線圈供電。

工作原理:1。電流互感器可以第二次短路，但不能開路；電壓互感器可以第二次開路，但不能短路。

2.與二次負載相比，電壓互感器的一次內阻非常小，可以忽略不計，可以將其視為電壓源。電流互感器的一次內阻很大，被認為是一個具有無限內阻的電流源。

3.電壓互感器正常運行時的磁通密度接近飽和值。當系統故障時，電壓下降，磁通量密度下降。當電流互感器正常運行時，磁通密度非常低。當系統短路時，主測量電流增加，這大大增加了磁通密度。有時甚至超過飽和值，導致二次輸出電流的誤差增加。因此，應盡可能選擇不易飽和的電流互感器。

通過以上介紹，您了解為什么變壓器應該用在開關柜中嗎？稍后，我們將介紹變壓器投入運行前的注意事項和運行中的規定。

更多選型規格報價定制等問題可及時聯系廠家，以上就是簡要解釋為什么在開關柜中使用變壓器全部?jī)?nèi)容。
