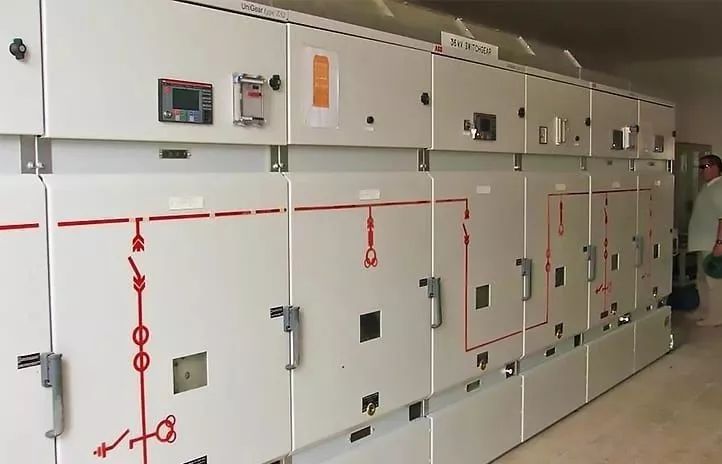

高壓開關柜突然跳閘的原因及處理

一、高電壓開關柜維護的意義

-

1.高壓開關柜廣泛應用于電力變換和配電系統，并在控制和保護電路中起作用。

2.高電壓開關柜一旦發生故障，將導致大規模電源故障。

3.由于高壓開關柜的復雜結構和各種故障模式，很難判斷故障。

4.維護人員只有準確判斷故障類型和原因，及時進行維護，才能縮短停電時間，恢復正常供電。

二、高電壓開關柜突然跳閘的原因和表現

-

1.高壓柜配有過流、速斷、氣體、溫度等保護裝置。當線路或變壓器發生故障時，保護繼電器會觸發開關。這種故障主要是由電氣保護動作引起的。

2.跳閘后開關柜綠燈閃爍(如果沒有閃爍母線不閃爍)；如果在高壓柜或中央信號系統中有聲音和視覺報警信號，將會有一個標志指示繼電器已經下降。如果計算機監控系統有“保護動作”，將會有“開關位移從開變?yōu)殛P(guān)”的警告信息。

三、高壓開關柜突然跳閘故障判斷

-

1.這種故障可以根據中繼卡掉線、遠程信令信息等來判斷。

2.在高壓柜內，氣體和溫度保護動作后，有相應的標志指示信號繼電器已經下降。

3.當過電流繼電器(GL型)工作時，過電流和快速斷開無法區分。在定時保護電路中，過流和速斷分別由兩個(JL型)電流繼電器保護。繼電器工作時，紅色發光二極管亮起，這可以清楚地確定工作原因。

四、高壓開關柜突然跳閘故障處理

-

1.由于線路負載過大，過電流繼電器使開關跳閘。輸電前，應考慮降低或平衡負荷，以防止輸電后再次跳閘。

2.當發生速斷跳閘時，應對母線、變壓器及相關線路進行檢查，找出短路故障點，待故障消除后方可送電。

3.過流和速斷保護可以在開關跳閘后復位繼電器。利用這一特性，可以將其與溫度和氣體保護區分開。

4.變壓器內部故障或過載時，會出現氣體和溫度保護。如果變壓器內部故障導致重氣體發生作用，則必須對變壓器進行檢修。如果新移動和涂油的變壓器有輕氣體作用，內部氣體可以釋放并連續投入運行。

溫度保護動作是因為變壓器溫度超過設定值。如果設定值正確，我們必須設法降低變壓器溫度。通風可用于降低環境溫度，而負載可降低變壓器溫升。如果設定值太小，可以增加設定值。通過以上幾種方法打開溫度觸點，開關就可以送電了。

高壓開關柜儲能故障的判斷與處理

首先，開關柜儲能開關原理

-

1.在帶有彈簧儲能操作機構的高壓柜中，必須在通電前儲能。

2.儲能機構通過電機驅動齒輪機構來拉長彈簧。有兩種操作方法:電動和手動。

3.能量不能手動儲存，一般有機械故障；能量可以手動儲存，但電卻不能儲存。一般來說，存在電氣故障。

4.短時間使用的機構機械磨損小，通常不會出現機械故障。

二。開關柜電能存儲故障

-

1.有電機故障、電機控制開關損壞、行程開關調整不當以及線路其他部分?jǐn)嗦返取１憩F(xiàn)為電機不旋轉、電機不停轉、儲能不到位等。

2.行程開關調節不當。行程開關是一個限位開關，用于控制電機的儲能位置。電機儲能到位后，切斷電機電源。如果極限太高，該機構的能量存儲是滿的。故障現象是:電機空轉時不停止，儲能指示燈不亮。只有打開控制開關(HK)，電機才能停止。當極限調節過低時，電機將在儲能器充滿之前停止。開關不能打開，因為儲能裝置不在。調整極限的方法是手動慢慢儲存能量，找到正確的位置并擰緊。

3.電機故障。如果電機繞組燒毀，會有異味、冒煙、保險絲等現象。如果電機兩端有電壓，電機將不會轉動。可能是碳刷脫落或磨損嚴重的故障。判斷電機是否有故障的方法是測量電機兩端的電壓和電阻，或者用其他性能良好的電機代替它進行檢查。

4.控制開關故障或斷路。當控制開關損壞，電路不能閉合，控制回路斷開，造成開路時，故障表現為電機不旋轉，電機兩端無電壓。搜索方法是用萬用表測量電壓或電阻。電壓測量方法是在控制電路通電時將萬用表調整到電壓范圍。如果有電壓(降壓元件除外)，則在兩個待測點之間存在開路點。電阻測量法應注意旁路的通斷。如果有旁路并聯電路，測試電路的一端應斷開。
