檢測10KV配電室開關柜SF6氣體泄漏的傳感器
檢測10KV配電室開關柜SF6氣體泄漏的傳感器詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。
功能:電源系統用于通過變壓器將高壓降低到用戶要求的電壓水平，并配有一個室內集成系統，該系統可一起保護、計量和分配。
組成:進線柜、計量柜、PT柜、出線柜、接觸柜和隔離柜

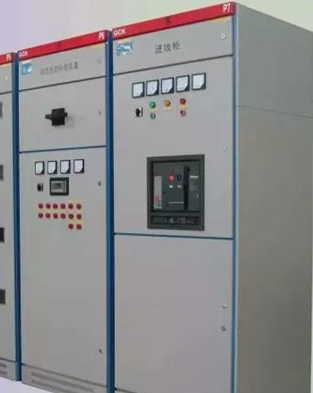

1.進線柜

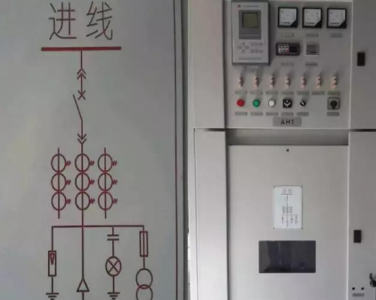

進線柜:指從外部引入的電源開關柜，一般10KV電源從供電網絡引入，10KV電源通過開關柜向10KV母線送電，此開關柜為進線柜
組成:真空斷路器、隔離開關、三組三線圈電流互感器、避雷器、帶電顯示器、電壓互感器、導體等部件
功能:主要功能是配電。進線柜一般配有真空斷路器，用于開啟和關閉。真空斷路器具有短路和過流保護功能。同時，進線柜配有維護隔離開關，保護維護人員的安全。此外，進線柜還配有電流互感器和電壓互感器，測量電流和電壓值。因此，進線柜具有保護、計量、監控等功能，可以實現更全面的功能。
電源引入端子的保護:
1.備用自動切換裝置，即備用電源自動切換裝置。
2.防雷裝置
3.過壓和欠壓保護
4.浪涌電流保護:當斷路器帶負荷合閘時，主線產生的浪涌電流遠大于斷路器的工作電流，導致開關不能帶負荷可靠合閘。勵磁涌流保護裝置是為了防止合閘瞬間勵磁涌流引起的誤跳閘，保證短路裝置帶負荷可靠跳閘。
5.速斷保護、過流保護
6.零序保護、接地保護
8.重合閘裝置，
9.低周保護(低頻減載保護)

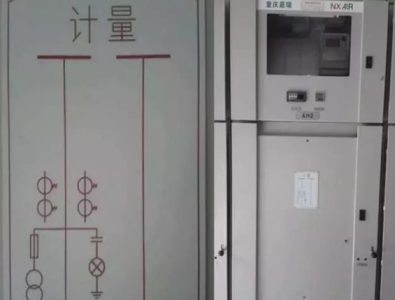

2.計量柜
主要部件:電流互感器、保險絲、帶VV連接的電壓互感器、現場顯示
功能:是一種電能計量裝置。它采用高供電高計量的方式。它利用電流互感器、電壓互感器、電能表等計量裝置來測量用電量，反映負載的用電量。用戶有責任保護安裝在用戶處的計量裝置的密封不受損壞或丟失。

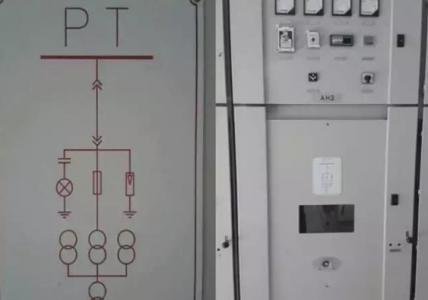

3.PT機柜
主要部件:電壓互感器、隔離刀、熔斷器和避雷器
角色:
1、電壓測量，提供測量儀表電壓電路
2、能提供操作箱操作電源
3.為每條母線安裝過電壓保護器
4、需要繼電保護，如母線絕緣、過壓、欠壓、備用自動切換等情況
接線方法:Vv接線，Y，yn接線，YN，yn接線

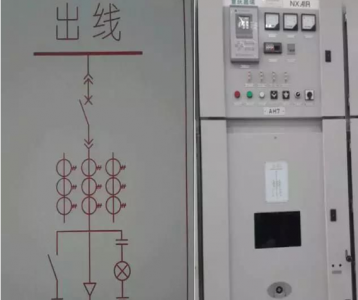

4.出線柜
出線柜:是將電能開關柜分配給電力變壓器的總線。這開關柜是10KV出線柜之一。
組成:三組三線圈電流互感器、隔離開關、斷路器、斷路器和帶電顯示裝置
功能:主要用于分配電能，將主電源分配到各電源支路的開關上，并接通和斷開各支路過流和過載保護箱的支路電源。

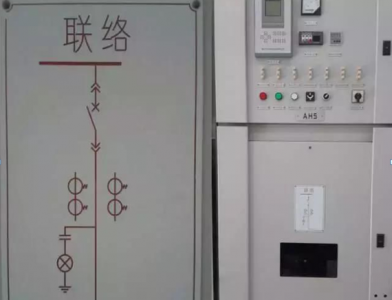

5.聯系柜臺
接觸柜又稱母線分段柜，用于連接兩段母線。母線接觸柜常用于單母線分段和雙母線系統，以滿足用戶選擇不同運行方式的要求，或確保在故障情況下有選擇地切除負荷。
組成:隔離開關、斷路器、電流互感器、帶電顯示裝置
功能:一般來說，它作為一個接觸總線。當兩個電源同時傳輸功率時，觸點從中間斷開(兩個不同的電源通常不重疊)。當其中一個電源因事故或電源故障而被切斷時，接觸柜會自動連接，以確保用戶的功耗。當電源恢復到斷電端時，接觸柜自動斷開并處于原始待機狀態。

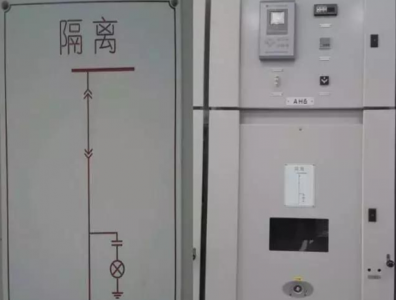

隔離柜
組成:斷路器隔離開關接地開關電流互感器電壓互感器避雷器帶電顯示裝置
功能:用于隔離兩端母線或隔離受電設備和供電設備。它可以為操作員提供一個可視的終點，以方便檢修和維護操作。
每個組件的功能
斷路器:當電路短路或發生過流故障時，能迅速切斷電源，防止故障擴大。也可作為總開關，實現電能的分配和控制，采用電動操作。
保險絲:當電流異常上升到一定高度，在一定時間內，它會自己熔斷切斷電流，從而保護電路的安全運行。
隔離開關:用于隔離電源，斷開高壓維護設備與帶電設備的連接。這是旗艦的一個明顯的斷開點。隔離開關與斷路器配合，根據系統運行方式的要求進行切換操作，改變系統運行接線方式。
電壓互感器和電流互感器:將高壓或大電流按特定欄目轉換成標準低壓(100伏)或標準小電流(5A或1A，均指額定值)，實現測量儀器、保護設備和自動控制設備的標準化和小型化。同時，變壓器還可用于隔離高壓系統，以確保生命和設備的安全。
避雷器:通過并聯放電間隙或非線性電阻的作用，切斷侵入波的振幅，降低被保護設備的電壓值。
由于SF6氣體經常被引入10KV 開關柜中，用于絕緣和滅弧，因此開關柜中的SF6氣體可能會泄漏，導致周圍環境缺氧，對工人的安全造成傷害。ISweek專門提供SF6傳感器IFP3SF6M-NCVSP和氧傳感器KE-25/KE-25F3。具體產品如下:
SF6傳感器的特點:
*雙頻NDIR工作原理
*范圍:0~2000ppm
*高精度，1%
*輸出為模擬電壓和TTL
*使用壽命長，5年
* SIL認證

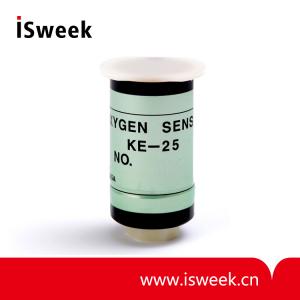

氧傳感器KE-25/KE-25F3性能:
*電化學工作原理
*檢測范圍:0~100%O2
*精度:1%FS
*響應時間:約15秒
*空氣中的輸出信號:10 ~ 15.5毫伏
*使用壽命:5年
更多選型規格報價定制等問題可及時聯系廠家，以上就是檢測10KV配電室開關柜SF6氣體泄漏的傳感器全部內容。
