一.概述

目前常用的中壓開關柜根據主要部件是固定的還是移動的，可分為固定式和手車式(即拆卸式)。Fixed 開關柜不能被誤認為是柜體的固定安裝，而是指柜體中的部件是固定的，不能移動。根據機柜結構，可分為鎧裝式、間隔式和箱式。有人把開關柜的金屬外殼誤認為是金屬鎧裝柜。所謂的金屬鎧裝柜實際上是將主要回路部件放置在由接地金屬板密封的特殊間隔內。根據不同的功能要求，機柜類型稱為金屬鎧裝型開關柜。間隔開的主要元件安裝在由一個或多個非金屬隔板組成的空間中。現在，經過多年的進化，間隔型和裝甲型之間沒有根本的區別。為了增強絕緣能力，一些金屬鎧裝間隔安裝板被絕緣板代替。箱形結構開關柜，其金屬間距小于鎧裝通道。有些只是金屬外殼，也被認為是盒式的。

中壓開關柜和型號用字母“G”表示固定安裝，用“Y”表示拆卸。金屬鎧裝柜用“K”表示，間隔式開關柜用“J”表示，箱式用“X”表示；如果機柜僅適用于室內安裝，則用“n”表示，室外安裝用“w”表示。例如，中壓柜KYN28A-12的含義是金屬鎧裝可拆卸室內開關柜，設計編號為28，“A”是首先個改進設計，電壓等級為12kV。JYN2-12型開關柜表示間隔12kV室內開關柜，XGN2-12表示箱式固定安裝中壓柜，設計序列號為2，額定電壓為12kV。

改革開放后，由于引進了一些國外品牌開關柜和開發了一些新產品，原有的集中式機組已經改變或取消，中壓開關柜和型號不再限于上述規定。其中一些是由制造商自己命名的。只要它們通過了由國家認可的單位進行的型式試驗，它們就可以上市。低壓機組開關柜需要“3C”認證，但該系統尚未用于中壓機柜。

第二，固定中壓開關柜

從我國中壓柜的發展順序來看，固定式中壓柜是較早的。它結構簡單，加工容易，成本低。然而，早期使用的主要部件，如斷路器，質量差，使用壽命短。為了便于維護和減少停電時間，移動類型開關柜。

我國常用的老式固定式12kV中壓開關柜有GG1型。在改進和增加“五項預防措施”要求后，型號為GG1A。這型號具有較長的使用壽命。許多用戶或設計單位因其體積大、防護等級差、聯鎖不方便、安全性差、裸車頂外觀不美觀而要求取消，但仍有單位在使用。上述開關柜的缺點正是隱藏的優點，即低成本；由于角鋼焊接，結構非常堅固。防護等級差，但通風散熱好；由于體積大使內部空間大，相間和相對采用的氣隙足以保證介電強度；由于固定連接，接頭可靠，減少了載流事故的發生。這樣，機柜在絕緣和載流方面都具有良好的性能。由于組件在機柜中的安裝位置具有很強的適用性，因此機柜還可以配備先進的真空斷路器或SF。斷路器。至于維護的不便，由于事故率的降低，這不是一個大問題。為了安全和方便，不再使用原來由開關柜帶來的手動操作機構，而是使用彈簧儲能或電磁操作機構。

目前市場上流行的12kV固定柜型號是XGN2-12，其體積與GG1A-12相比變化不大。GG1A的尺寸為1200毫米(寬)×1200毫米(深)×3200毫米(高)，XGN2的尺寸為1100毫米(寬)×1200毫米(深)×2650毫米(高)。XGN2機柜高度較低的原因主要是因?yàn)樗侥妇€放置在機柜中，并以“產品”形狀排列。為安全起見，機柜的頂部母線放置在特殊的母線室內，而不是暴露在機柜外。

固定式中壓柜的優點包括:

(1)固定開關柜省略了可移動的插入式連接器，連接器部件都是緊密接觸的固定導線。當額定電流較大時，固定柜應是首選。。

(2)結構簡單。簡單意味著可靠。隨著真空斷路器制造的發展和其他部件可靠性的提高，如果達到免維護水平，采用拆卸式開關柜是沒有意義的。

(3)價格低廉。由于手車結構和插入式系統被移除，所使用的安裝和附件被大大簡化，從而提供了降低成本的可能性。

固定開關柜有以下缺點:

(1)由于安裝固定，沒有插入式隔離觸頭。固定類型開關柜是維護所必需的，并且必須安裝隔離開關。隔離開關雖然結構簡單，但故障率高。如果長時間不操作，容易堵塞，操作困難。劇烈運行會導致絕緣子開裂，有時會導致聯鎖裝置的機械部件損壞或變形。對于固定開關柜的情況，應經常檢查和潤滑隔離開關的旋轉部件、接觸部件、操作機構和聯鎖裝置，并定期進行操作試驗，以防止接觸件堵塞、接觸失效和相關瓷絕緣子的裂紋。

(2)由于固定開關柜主回路元件安裝分散，機械聯鎖難以形成整體。在機械聯鎖得到適當調整后，改變部件的位置或形狀并不容易。調整機械聯鎖裝置也很困難。因此，對于固定開關柜的情況，采用聯鎖來滿足“五防”的要求，使機柜成為“傻瓜機柜”，難以實現。“傻瓜柜”不是指不操作票和工作票的系統，而是表示柜體的“五防”聯鎖非常可靠，不會造成誤操作。

(3)維護方便是固定類型開關柜的固有缺點。如果要進行維護，通常會移除故障部件，從而增加維護工作量。

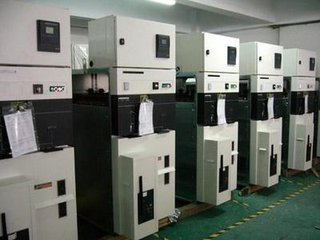

三。可移動介質電壓開關柜且中央類型開關柜時

1.去除公式開關柜的優缺點

目前，國內大部分資金充裕、數量大于等于0、用電需求高的機組都采用0+切除式。可拆卸開關柜機柜小巧緊湊，安裝面積小，易于維護，但其缺點包括:

(1)載流效果不好。機柜中的主電路有太多的連接器，并且有可移動的連接器，導致機柜中嚴重的發熱和散熱不良。然而，在大多數情況下，實際負載電流遠非斷路器的額定電流值，載流問題一般并不突出。然而，當電流被大幅度切斷時，載流事故是凸起的，并且早期事故不容易被發現，因?yàn)椴シN接頭隱藏在接觸盒中。

(2)故障率高。拆卸式結構要求加工精度高，否則斷路器的動觸頭和靜觸頭不對準，造成接觸不良、發熱嚴重、絕緣損壞和短路事故。(關注微信公眾號:全球電氣資源)

2.中央開關柜的優勢

在移動型開關柜中，如果移動手車放置在機柜中間，它也稱為中央手車開關柜。對于12kV切除型開關柜的電壓，國內絕大多數應用都采用中央型，基本上占據主導地位。

12kV中間型開關柜具有明顯的優點，即可以在下部安裝手車，電壓互感器手車通常放置在下部空間。這樣，中心式的采用為雙手車柜的制造創造了有利條件。即使機柜的下部沒有配備任何部件，它也可以用作維修人員維修室內電纜部件的人孔。簡而言之，沒有主電路引出線的手車可以安裝在普通中間手車開關柜的下部。如果兩個標準手工藝品安裝在一個櫥柜中，需要一個特殊的柜體。此外，當電纜室中有許多組件和許多輸出電路時，柜體的前下部也可用作電纜室的一部分，以分流電纜室安裝組件或電纜。

對于40.5千伏的可移動中壓柜，切換到中心型意義不大，因?yàn)閿嗦菲魇周圀w積大、重量重，并且放置在柜的中間，這增加了柜的重心并降低了其穩定性。另外，由于斷路器手車柜中部的布置，下部的剩余空間已經很小，既不能增加一輛手車，也不能讓人員鉆進去修理。

這真的沒有多大意義。對于40.5kV開關柜來說，如果必須采用中心布置，則只能在斷路器的手車體積很小時進行。例如，真空純色邊緣斷路器體積小，可以采用中心布置。采用中間型時，增加一輛手推車搬運。即使斷路器手車放置在中間，節省的下部空間也是有限的，不能使用。
