配電箱系統圖符號大全！詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

配電箱

配電箱是數據中的一個重要參數。一般來說，低壓森林是由開關設備、測量儀器、保護電器和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上形成的低壓配電箱。在正常操作過程中，電路可以通過手動或自動開關接通或斷開。

配電箱具有體積小、安裝簡便、技術性能特殊、位置固定、配置功能獨特、不受場地限制、應用普遍、運行穩定可靠、空間利用率高、占地面積小、環保效果好的特點。它是指揮供電線路中各種元件合理分配電能的控制中心，是可靠接收上級電源并正確輸出負載電能的控制環節，是獲取用戶對供電質量是否滿意的關鍵。提高power 配電箱的運行可靠性是創建高質量項目的目標。

配電箱用途:合理分配電能，方便電路的開關。安全防護等級高，能直觀顯示電路的導通狀態。

工作原理

配電箱是將開關設備、測量儀器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上，根據電氣接線要求形成一個低壓配電裝置。在正常操作過程中，電路可以通過手動或自動開關接通或斷開。如果出現故障或異常操作，借助保護裝置切斷電路或發出警報。測量儀器可以顯示運行中的各種參數，也可以調整一些電氣參數來提示或發出偏離正常工作狀態的信號。它常用于各種發電、配電和變電站。使用

便于電路故障時的管理和維護。配電箱和配電柜配電盤是成套設備，用于集中安裝開關、儀表等。

常用的配電箱是由木頭或鐵板制成的，而現在各處的耗電量都相當大，所以鐵的使用仍然較多。配電箱的目的:當然，停止和傳輸電是很方便的，并且在測量和判斷電的停止和傳輸方面起作用。分類

按結構特征和用途分類:

(1)固定面板類型開關柜，通常稱為開關板或配電板。面板蓋開關柜的敞開式，正面有保護功能，背面和側面仍可接觸帶電部分，保護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，變電站室內集中供電。

(2)保護型(即封閉型)開關柜，指低壓開關柜，除安裝表面外，所有側面均封閉。機柜的電氣部件，如開關、保護、監控和控制，都安裝在由鋼或絕緣材料制成的封閉外殼中，該外殼可以安裝在墻上或墻上。機柜中的每個回路之間不能采取隔離措施，或者可以使用接地金屬板或絕緣板進行隔離。通常，門和主開關是機械聯鎖的。此外，還有一個保護表類型開關柜(即控制臺)，面板上裝有控制、測量、信號和其他電器。保護類型開關柜主要用作工藝現場的配電裝置。

(3)抽屜類型開關柜。這種類型的開關柜采用鋼板制成的封閉外殼，進線和出線電路的電氣元件都安裝在可抽出的抽屜中，形成一個能完成某種類型供電任務的功能單元。功能單元通過接地金屬板或由塑料制成的功能板與總線或電纜分開，以形成總線、功能單元和電纜的三個區域。每個功能單元之間也有隔離措施。抽屜類型開關柜具有高可靠性、安全性和互換性。它更高級開關柜，目前生產的開關柜，其中大多數是抽屜式開關柜。適用于工礦企業和供電可靠性要求高的高層建筑，作為集中控制配電中心。

(4)電力和照明分配控制箱。大部分都是封閉式垂直安裝。由于使用場合不同，外殼的防護等級也不同。它們主要用作工礦企業生產現場的配電裝置。

系統圖中配電箱個符號

根據圖紙" 配電箱系統圖"

在NPX630/3P 400A中:NPX630是斷路器型號，3P是三極，400A表示較大斷路電流為400A。npx 160/3p 160 awl 1 yjv-4 * 70+1 * 35-sc 80 fc 58.8 WAP 3 配電箱:npx 160 型號斷路器

3P為三極，額定頻率為50Hz，額定隔離電壓為690V，跳閘電流為40-160A。WL1:參考循環1。后面是循環2，依此類推。YJV:銅芯交聯聚乙烯電纜。耐燃銅芯交聯聚乙烯電纜

4*70+1*35:指4芯70mm2的截面

增加一個中性芯，芯截面為35。SC80:指直徑為80的焊接鋼管(俗稱黑鐵管)。指地下的黑暗應用。

C65N-C10/1 wl 1 bv-3 * 2.5-sc 15 cc 0.78 kw照明:c65n 型號

C10/1P:斷路器的較大分斷電流為10A，極數為一極。銅芯聚氯乙烯絕緣電纜

3 * 2.5:3芯截面面積為4mm2

SC15:直徑15毫米的鋼管:隱藏在屋頂或屋頂。

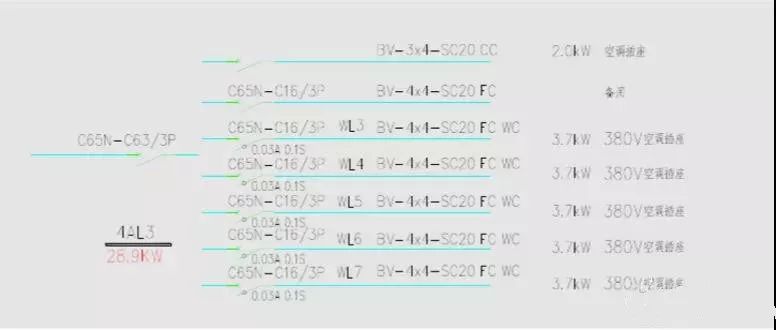

C65n-C16/3pw l5bv-4 * 4-sc 20 fcw c 3.7 kw380 v空調插座:

在回路5中，斷路器型號為C65N，較大斷開電流為16A，使用4個鐵芯段，4mm2

銅芯聚氯乙烯絕緣電纜通過一根20毫米的鋼管暗敷在地面和墻壁上。

此外:

各種鋪設方法:

沿梁或跨梁敷設(屋架)

BC-梁內隱蔽敷設

交流電-沿柱子或穿過柱子敷設

列中暗敷設

沿墻面敷設

廁所-隱藏在墻內

沿天花板或頂板敷設

CC-在屋頂或屋頂上暗敷設

吊頂內鋪設

地板或地面下鋪設

供應鏈-通過焊接鋼管鋪設

電纜管道的敷設

通過硬塑料管敷設

FPC——鋪設阻燃半硬聚氯乙烯管道

電纜橋架敷設

金屬線槽

m型電纜敷設

科索沃保護團-鋪設聚氯乙烯塑料波紋管

陰極保護-穿過金屬軟管敷設

直埋

電纜溝敷設

混凝土管道鋪設。

釋放模式:

磁力跳閘

熱磁脫扣器

麥克風-電子跳閘

斷裂能力:

斷裂能力分為5個等級:

女:36KA

N:50KA

H:70KA

學生:100卡

l:150卡

計算機輔助設計配電系統圖

BVV-500(2x2.5)廁所是什么。中央控制室和ZR-BVV-500(2x4+1x2.5)廁所。中央選舉委員會的意思是？BVV-500 (2x2.5)廁所是什么。切克鋯-BVV-500 (2x4+1x2.5)碳化鎢。CEC分別代表

首先是兩根2.5平方的塑料銅線

第二是說兩根4平方+塑料銅線被一根2.5平方代替

詢問電氣系統圖中C65N-32A/2P ZR-BVV-3X4分別表示C65N-開關型號(較大開路電流為65A) 32A-額定開路電流(該開關的開路電流為32A) 2P系列

ZR線型號(ZR表示阻燃型)

BVV-BVV銅芯圓形聚氯乙烯絕緣聚氯乙烯護套電線3X4-3 4mm2電線

電描記圖中c65n-c63/3p和dpn-c32/2p的含義配電箱

DPN: DPN型斷路器系列，C32/2P:兩相32A基礎斷路器，電流32A之間的差異。BVV。什么樣的線可以取代

BVV線和BVVB線的區別在于BVV線是銅芯聚氯乙烯絕緣聚氯乙烯護套圓導線，而BVVB線是銅芯聚氯乙烯絕緣聚氯乙烯護套扁導線。它們之間的區別在于橫截面不同。ZR-BV是阻燃銅芯聚氯乙烯絕緣電線，而BVR是銅芯聚氯乙烯絕緣軟電線。如果你想有阻燃效果，你不能替換它。

BVV。BVVB是一種鎧裝銅塑線，前者是圓的，后者是平的。Zr-BV是一種阻燃銅塑電線(無護套，僅絕緣)。

當無阻燃要求時，溴化阻燃劑可以替代鋯-溴化阻燃劑，但不經濟，溴化阻燃劑價格相對較高

我想知道，當人們在市場上詢問BV、BVR、RV、RVV時，電線和電纜中的“BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV”不是那些用于大截面工程的電纜

系列B被歸類為配電線路，所以它從B開始，電壓:300/500伏

v是聚氯乙烯，即(塑料)

l是鋁芯的代碼。

r表示(軟)。柔軟就是增加導體的數量

超高壓銅芯聚氯乙烯絕緣電線

BLV鋁芯聚氯乙烯絕緣電線

銅芯聚氯乙烯絕緣軟電線

以上導線結構:導體+絕緣

以2.5mm2為例:

BV為1件，直徑為1.78毫米，7件，直徑為0.68毫米

BLV是一個直徑1.78毫米的根

BVR為19件，直徑為0.41毫米

RV銅芯聚氯乙烯絕緣連接軟線

它比BVR軟，還是2.5 49 0.25毫米銅線

RVV銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟線

比RV多一個塑料護套

此外:我們較常用的“鞘線”

銅芯聚氯乙烯絕緣聚氯乙烯護套扁平電纜

它是兩個超高壓電線，有一層白色護套

RVV和AVVR是軟銅芯聚氯乙烯絕緣聚氯乙烯護套電纜

請看JB8734-1998

SYV代表同軸電纜

電纜型號由八部分組成:

一、應用代碼——未標注為電源電纜，K為控制電纜，P為信號電纜；

二。絕緣代碼-Z油浸紙，X橡膠，聚氯乙烯，YJ交聯聚乙烯

三、導體材料代號——不標為銅，L為鋁；

四、內護套代號——Q鉛包、L鋁包、H橡膠套、V聚氯乙烯護套

五、派生碼-D不滴水，P干絕緣；

六、外鞘代碼-(帶數字，太多，懶得寫)

七.特殊產品代碼——濕熱帶、干燥帶；

破折號

八、額定電壓-單位千伏減壓孔板

一、原理及適用范圍:減壓孔板的主要工作原理是減壓流體動力。當流動的水通過減壓孔板時，由于局部阻力損失，在減壓孔板處出現壓頭下降(壓頭損失h)。因此，可以降低底層自動噴水滅火系統和消火栓的出口壓力和出口流量。由于高層建筑層數多，高、低樓層承受的靜水壓力不同，實際產水量相差很大。運行過程中，底層自動噴水設備和消火栓的出水量遠遠超過頂層設計流量。與減壓閥相比，減壓孔板具有系統簡單、投資少、管理方便的優點。但是，泄壓孔板只能降低動壓力，不能降低靜壓力，下游壓力隨上游壓力和流量變化，不夠穩定。此外，減壓孔板容易堵塞。它可以在水質較好、供水壓力穩定的條件下使用。減壓孔板的工作原理是對液體的動壓(不包括靜壓)進行減壓。目前，高層建筑有很多樓層。上層和下層的流體靜壓力不同。當水出來時，下層的水流壓力比上層高得多。滅火時，下層的消防水帶經常爆裂。該系列減壓孔板具有水流動壓減壓功能。當流水通過減壓孔板時，由于局部阻力損失，減壓孔板處產生壓降，滿足消火栓出口壓力和流量的需要。

《自動噴水滅火系統設計規范》gb 50084—2001

二、減壓孔板應符合下列要求:

1應設置在直徑不小于5毫米的水平直管段上，前后管段的長度不應小于管段直徑的5倍；

2孔口直徑不應小于設定管徑的30%,且不應小于20毫米；；

3應使用厚度超過3毫米的不銹鋼板制作。

4減壓孔板垂直于地面的軸線的上下邊緣應分別設有一個φ10毫米的排氣排水小孔。

(1)為克服噴水不均勻性而設置的泄壓裝置應采用泄壓孔板代替泄壓閥。由于減壓閥需要在閥前增加一個過濾器，所以只適合在濕式報警閥前使用，對垂直區域的噴霧系統進行減壓；

(2)泄壓孔板主要用于克服噴淋系統因幾何高差和噴淋立管水頭損失造成的垂直噴水不均勻性。其位置位于每層配水管或配水管的始端，一般位于安全信號閥的后面。

(3)給水支管上不應設置減壓孔板。因為規范規定減壓孔板應設置在直徑不小于50毫米的水平管段上。如果配水支管的直徑大于或等于50毫米，支管上一般有更多的噴嘴。

用途:適用于固定電壓0.6/1kV及以下VVRP輸電線。本產品具有較強的抗電磁干擾、抗雷擊和均勻電場，提高了供電質量。特別適用于精密電子安裝場合，如計算機中心、航天監控中心、智能建筑等。

讓我們先了解一些VVRP電纜！

用途:適用于額定電壓0.6/1kV及以下的輸電線輸送電能。本產品具有較強的抗電磁干擾、抗雷擊和均勻電場，提高了供電質量。特別適用于精密電子安裝場合，如計算機中心、航天監控中心、智能建筑等。

1.導體

2.聚氯乙烯(交聯聚乙烯)絕緣混合電纜礦用電纜規格混合電纜礦用檢查電纜廊坊混合電纜批發總代理

3.包裝帶(如果有)

4.聚氯乙烯內護套

5.金屬屏蔽

6.聚氯乙烯外護套

金屬屏蔽電力電纜型號說明:金屬屏蔽電力電纜在設計結構上僅與交聯聚乙烯絕緣電力電纜和聚氯乙烯絕緣電力電纜不同，區別在于型號上有“-P”后綴，如VV-P、YJV-P、YJLV2P等。

使用特征:項目績效

額定電壓Uo/U 0.6/1kV

這些長期允許工作溫度的功能與相應的聚氯乙烯絕緣電力電纜或交聯聚乙烯電力電纜一致。

絕緣功能

短路期間的較低溫度

阻抗具有低而均勻的正(反)序和零序工作阻抗，有利于提高供電質量。

在零序工作模式下，電抗同心導體的電抗值遠低于普通四芯電纜，有利于短路主動保護裝置的靈敏動作，從而保證相關設備的安全運行。

抗干擾能力強，具有較強的抗電磁干擾和防雷等功能

VVRP主要是單芯，銅線是鍍錫銅線，屏蔽層是鍍錫線，護套是阻燃聚氯乙烯。VVP和VVRP的區別在于，VVP使用硬銅線，而VVRP主要是R，R的意思是軟的，所以銅線很細，容易彎曲，在工作場所使用方便。

電力電纜型號性能要素:絕緣代碼(YJ)代表:交聯聚乙烯絕緣；護套代號V(聚氯乙烯護套)、E(低煙無鹵聚烯烴護套)；結構特點:P(銅線或鍍錫銅線)、P2(銅帶纏繞)、P1(銅線纏繞)、P3(鋁塑復合帶纏繞)；阻燃代碼:ZR(阻燃劑)，WDZ(低煙無鹵阻燃劑)
