配電箱確實有許多字母。只有當你熟悉這些字母的基本含義時，你才能更準確地知道配電箱系統圖的含義。在網上搜索了一些信息后，我發現配電箱中有太多的字母。首先，讓我們簡單地說幾個需要基本知識的字母:GCK，GCS，MNS是低壓萃取開關柜；GGD，GDH、PGL固定在低電壓開關柜；XZW合成配電箱；ZBW盒變電站；XL，GXL低壓配電柜，施工現場箱；這些是較基本的配電箱字母含義。

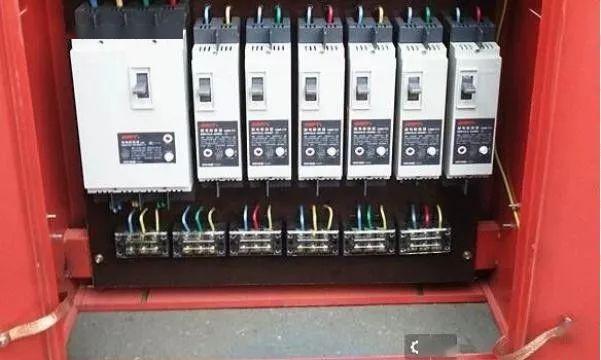

配電箱主要是根據電氣接線要求將開關設備、測量儀表保護裝置等組合成一個封閉或半封閉的金屬箱，然后形成一個低壓配電裝置。事實上，它的目的是在電路故障時更有利于維護。并且可以方便地控制整體電源，例如整體電源故障或整體電源傳輸，因此知道in 配電箱的字母也非常重要。

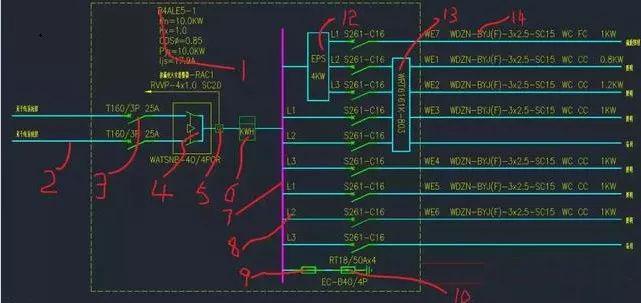

讓我們來看看一個更加標準化和全面的配電箱系統圖。圖表中的每一行和圖元都有標記。我們將逐一解釋。

(1)這是配電箱電氣參數，相當于電氣銘牌。

B4ALE1:彎曲數配電箱。其中B4指地下四層；ALE指應急照明配電箱；1，5指的是這個系列的數字配電箱，這是第五組，1表示它是首先組配電箱。Pn、Kx、cosφ、Pjs和Ljs分別表示該配電箱的附加電功率、需求系數、功率因數、計算總有功功率和計算總電流，它們的關系如下:

(2) is 配電箱進線，從圖中可以看出，is 配電箱是一條雙向進線，有一個公共電源和一個備用電源。

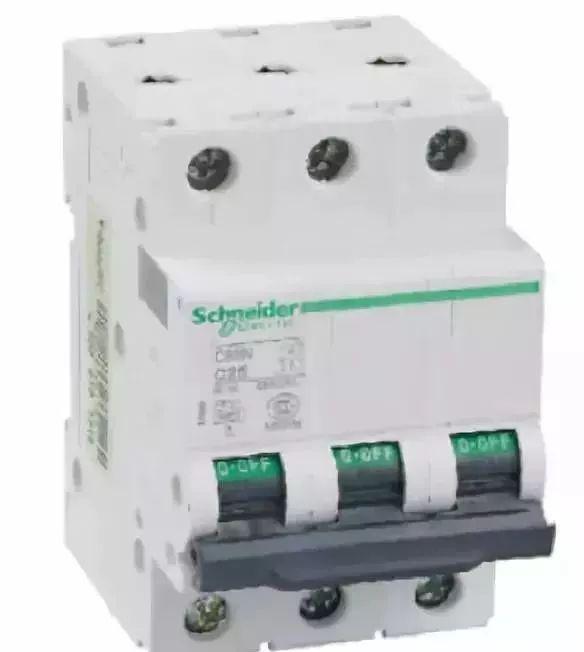

(3) T160/3P25A為該配電箱的進線斷路器，從型號的角度來看為施耐德T160系列微型斷路器，3P代表三極和額定分?jǐn)嚯娏?5A。

(4)是雙電源開關。當普通電源突然故障或斷電時，通過雙電源轉換開關自動投入備用電源。

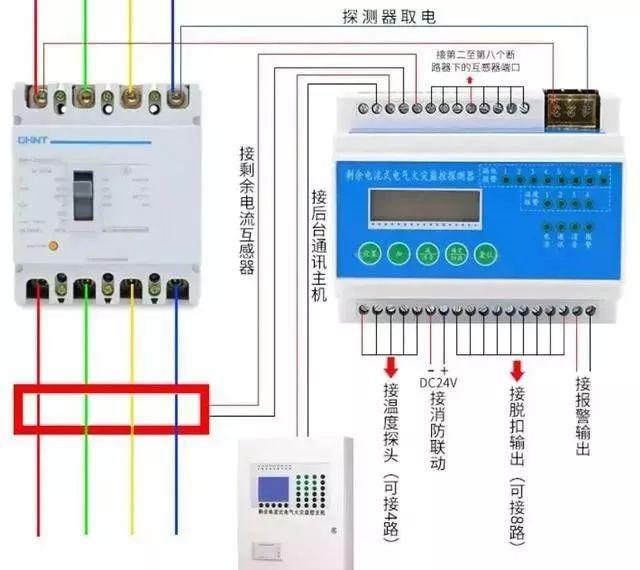

⑤ 配電箱連接泄漏火警的信號線、一根RVPP-4 * 1.0電纜和一根20-管。具體接線請參考下圖:

⑥電度表。

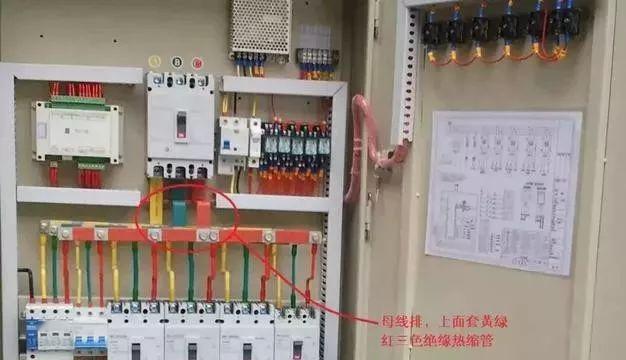

⑦輸出電路的總線。可能會制造一些大的配電箱匯流條，而較小的匯流條可能不會。

⑧對于出線電路，可以看出該配電箱出線電路為單相，L2指的是B相電路。

⑨保險絲，保險絲用于避雷器保護。

⑩避雷器，用于配電箱防雷，接線如圖所示(此圖熔斷器位置是下面的組，上面的組忽略，就像它們是斷路器一樣):

火災信號從模塊引出，指連接到泄漏火災報警器的信號線。控制信號從控制室引出，指電流表和智能照明開關數量控制模塊的通信信號。兩兄弟的通信電纜應首先連接到數據采集器和通信網關。

所有的輸出線路都連接到4Kw電動助力轉向系統，這是一個應急電源。電動助力轉向系統的全稱是應急電源。電動助力轉向系統是按照消防規定提供獨立回路的應急供電系統，旨在解決應急照明、應急照明、消防設施等一次負荷供電設備。該系統可在緊急狀態下提供應急電源，用于解決照明用電或只有一個市電電源缺少第二電源的問題，或替代發電機組形成第二電源，或用于需要第三電源的情況。

電動助力轉向系統和不間斷電源在用途和功能上既有相似之處，也有不同之處。請使用百度了解具體差異。

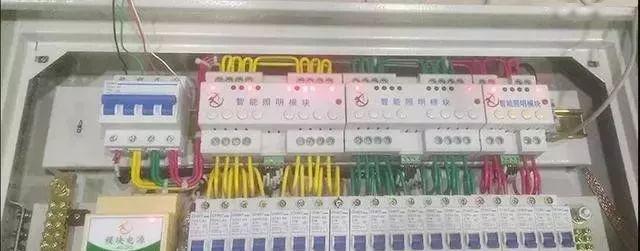

它是智能照明系統的開關模塊。圖中有四個電路，顯示這四個照明電路由智能照明系統控制。

出線電纜型號，WDZN指無鹵低煙阻燃耐火，BJV(F)指護套交聯聚烯烴護套氧氣阻隔，3*2.5指3芯2.5方芯，SC15指穿過15的管道敷設，WC指墻壁暗敷設，F(xiàn)C指地板上或地板下暗敷設，代表線路走向。

常見電氣敷設方法的縮寫:

沿梁或跨梁敷設(屋架)。

BC-梁內暗敷。

沿著或跨過柱子敷設。

CLC-隱藏在列中。

沿墻面敷設。

廁所——藏在墻內。

沿天花板或頂板鋪設。

CC-在屋頂或屋頂上的深色鋪設。

吊頂內鋪設。

地板或地面下鋪設。

通過焊接鋼管敷設。

電纜管道的鋪設。

通過硬塑料管敷設。

FPC——鋪設阻燃半硬聚氯乙烯管道。

電纜橋架敷設。

金屬線槽敷設。

電纜敷設。

敷設聚氯乙烯波紋電線和管道。

陰極保護-通過金屬軟管敷設。

直接埋在地下。

電纜溝敷設。

混凝土管道鋪設。

釋放模式:毫安-磁性釋放-熱磁釋放麥克風-電子釋放。

分?jǐn)嗄芰?分?jǐn)嗄芰Ψ譃?個等級:f:36kN:50kH:70kA:100kL:150kA。
